產品出廠前試驗針對的是每一臺產品，所有產品都必須按照上述的國家標準及國際標準進行測試才能出廠。
1、電流互感器的出廠試驗
(1). 出線端子（極性）的檢查，檢查各一次或二次出線的標志是否符合減極性要求（這項可與誤差試驗同做）。
(2). 一次繞阻對二次繞阻，一次繞阻對地，二次繞阻對地及阻間的絕緣電阻測量，應1000伏搖表測出的絕緣電阻大于100M?即可滿足要求。

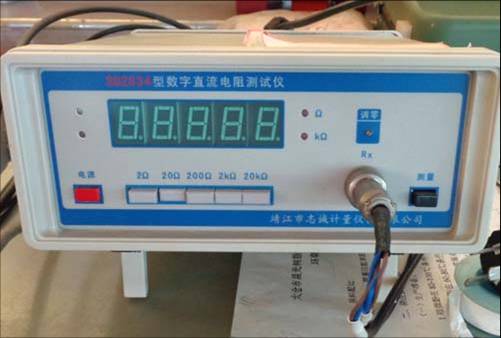

(3). 二次繞阻直流電阻測量，這個數據主要是提供給用戶在每年作預防性試驗時的參考。
(4). 一次繞阻工頻耐壓試驗，二次繞阻工頻耐壓試驗。
這二項試驗主要是檢測澆注產品的絕緣是否滿足國家標準的要求。
(5). 局部放電測量
這個項目主要是檢測產品在國家標準規定的電壓下，產品內部是否有放電，放電量的標準，國標對固體絕緣的要求。為在二個不同的電壓下，視在放電量不大于20PC/50PC。
(6). 伏安特性測量
這個試驗項目主要是檢測電流互感器的保護繞阻（5P或10P級）能否滿足準確限系數要求，例：10P20，200/5的電流互感器必須在二次通過5*20=100A的瞬間，互感器的復合誤差不能大于10%，伏安特性是通過設計計算，采用間接法，在規定的電流下測出的電壓必須滿10P20的要求。
(7). 匝間絕緣試驗
這個試驗主要是驗證互感器在開路狀況下，匝間絕緣不能損壞，而且國標規定二次開足電壓峰值不能超過4500伏，超過4500伏必須降低一次電流，維持在4500伏一分鐘，匝間絕緣不能出現損壞。
(8). 誤差試驗
這項試驗主要是檢測互感器的精度等級是否達到要求，試驗中采用高精度的標準電流互感器0.02S級與被試品0.2S級進行比對，在比對過程中，按照用戶提供的被試品精度，容量（VA）的要求進行測試。
在互感器校驗儀中可直接按讀出被試互感器的變比誤差（f%）相位差δ（分）。測試從額定電流的1%-120%都必須滿足標準要求。
以上試驗必須臺臺進行并做好出廠試驗記錄。
2、電壓互感器的出廠試驗
(1). 出線端子（極性）的檢查，檢查的作用同電流互感器相同。
(2). 一次繞阻對地，二次繞阻對地及阻間的絕緣電阻測定，測定的作用同電流互感器相同。
(3). 一次繞阻和二次繞阻直流電阻測量，作用與電流互感器相同。
(4). 一次繞阻和二次繞阻工頻耐壓試驗，作用與電流互感器相同。
(5). 感應耐壓試驗
這項試驗主要是考核電壓互感器的匝間絕緣和帶有梯度的半絕緣電壓互感器不能進行工頻耐壓的試驗。試驗的電源采用三倍頻150HZ電源，頻率提高后，勵磁電流減少，電壓互感器的鐵芯就不會飽和，可在額定電壓幾倍下進行激磁，使高壓端達到標準要求規定的電壓來進行感應耐壓試驗和匝間絕緣試驗。
(6). 局部放電測試，作用與電流互感器相同。
(7). 勵磁特性試驗
這個試驗主要是測量出電壓互感器的飽和點和拐點電勢，試驗從20%，50%，80%，100%，120%，150%，190%額定電壓下進行。然后把在各點測出的電流數，電壓數用座標畫出來，就可找出互感器的拐點或飽和點，如果在190%額定電壓下，找不出拐點或飽和點，證明這臺互感器勵磁特性很好，可把電壓加到200%，220%，230%，250%，直到找出拐點為止。額定電壓下百分比越高，證明產品的勵磁性能很好，當線路中出現鐵磁諧振時，電壓互感器可承受過電壓的能力強，不會燒壞互感器。
(8). 誤差試驗，作用與電流互感器相同。

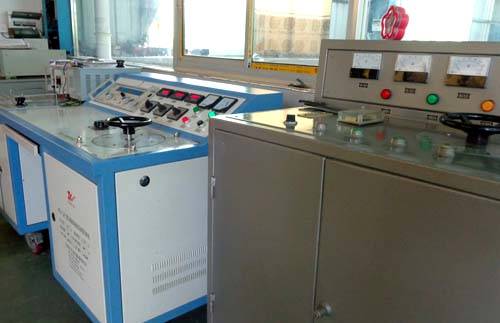

為了滿足出廠試驗的要求，我公司淘汰了老設備，近三年來購進了全套的江蘇靖江市計量?jī)x器廠生產的HES-1S互感器試驗臺。這個試驗臺除具備誤差試驗外還具備CT伏安特性和PT勵磁特性測試功能。
為了滿足電流互感器0.2S級和電壓互感器0.1級、0.2級要求，我們購置了標準電流互感器0.02S級，精度大于測量級三個等級，完全滿足測試要求，淘汰老設備，購置6-35KV組合標準電壓互感器0.05級1臺，滿足電壓互感器6-35KV系列產品0.1-0.2級測量要求。
這些標準互感器，互感器校驗儀，負載箱，局放儀等儀器儀表全部按照檢定規程要求，按時送到湖南計量研究院，衡陽市計量檢測中心進行周期檢定。
我公司認為，只要在設計上把關，工藝上把關，質量上把關，加上優良的工裝模具和先進設備，檢測設備，產品質量是完全可以控制好的。
